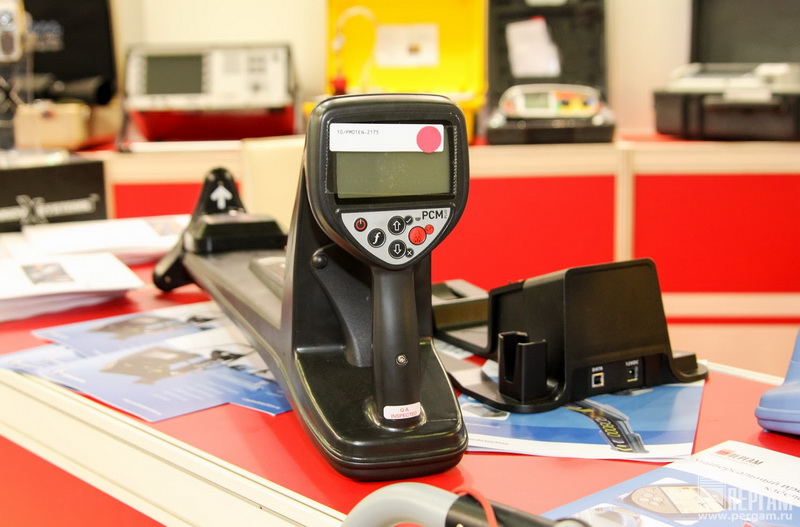

Трассоискатели

Современный город состоит не только из надземной части, но и включает в себя множество различных коммуникаций, расположенных в земле. Это всевозможные системы водопроводов и канализаций, газовых магистралей и тепловых сетей. Вместе с действующими сетями, совсем рядом располагаются трубы, срок эксплуатации которых давно закончился. И в этом переплетении коммуникаций, очень часто бывает трудно разобраться даже специалистам.

Для чего нужен трассоискатель?

В мегаполисах и старых городах, коммуникации расположены столь плотно и сложно, что вероятность их повреждения достаточно высока. Кроме того, все эти возможные повреждения могут вызвать негативные последствия, представляющие опасность для жизни людей. Зачастую, это случается по простой причине отсутствия у заинтересованных лиц карт и схем размещения сетей, расположенных под землей, которые давали бы точные ориентиры при строительных или земляных работах. Очень часто эти карты бывают повреждены или утрачены и поэтому, в настоящее время, все чаще используются специальные приборы – трассоискатели.

Эти приборы являются незаменимыми при обрывах и протечках. Они существенно сокращают всевозможные затраты при ремонте и обслуживании коммуникаций, за счет уменьшения объемов строительных и земляных работ. Даже, если схемы коммуникаций имеются в наличии, лучше всего, заранее уточнить их расположение, поскольку эти схемы могут иметь большие погрешности и быть сильно устаревшими. Таким образом, трассоискатели широко используются не только строительными организациями, но и энергетическими компаниями, предприятиями тепло- и водоснабжения, а также ремонтными предприятиями ЖКХ.

Принцип работы трассоискателя

Трассоискатели обнаруживают подземные объекты двумя способами – пассивным и активным. Пассивный способ базируется на присутствии в кабеле собственного электрического тока, имеющего определенную рабочую частоту. Сигнал из кабельной линии улавливается специальным приемником-локатором. Однако, этот способ не вполне эффективен, поскольку не позволяет точно выделить какой-либо кабель или трубу при большом скоплении коммуникаций. При активном методе, электромагнитные импульсы вводятся непосредственно в линию с помощью отдельного генератора. Изначально таким способом обнаруживали только электрические и телефонные кабели. На кабель шла подача сигнала, а оператор с приемником, проходя вдоль трассы, определял ее положение. Там, где был разрыв или дефект, наблюдалось изменение мощности сигнала. В настоящее время, этот способ успешно применяется для поиска любых трубопроводов, изготовленных из металла и хорошо проводящих электрический ток. С его помощью можно искать и полимерные трубы, армированные металлом или имеющие сигнальный проводник.

Видео: как работает трассоискатель - практическое применение на реальном объекте

Когда обследуются полимерные, керамические или бетонные трубопроводы, по которым протекает вода и к которым есть свободный доступ, то здесь используются специальные передатчики-зонды, обладающие водонепроницаемостью и способные держаться на воде. Перемещение этого устройства по течению отслеживается при помощи приемника, непосредственно с поверхности земли.
