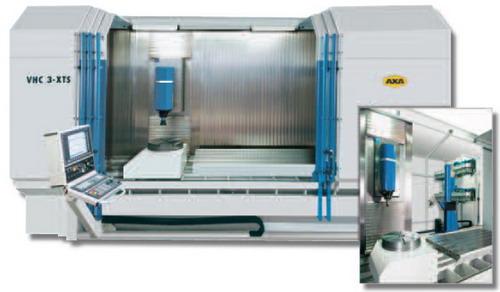

Новое поколение обрабатывающих центров с подвижной колонной и независимым устройством смены инструмента – модели S и XTS
Дополнительно к обрабатывающим центрам, успешно эксплуатирующимся уже в течение многих лет и оснащенных устройством смены инструмента, которое перемещается вместе с колонной (версия М), нами для удовлетворения возрастающих требований по скорости обработки и гибкости применения станков разработана новая версия S.
В отличие от устройства смены инструмента версии М, которое жестко связано с передвижной колонной, устройство смены инструмента версии S имеет отдельную систему привода и, таким образом, может перемещаться независимо вдоль оси Х.
В результате этого скорость перемещения колонны возрастает, так как больше нет необходимости "нести" дополнительную массу устройства смены инструмента. Достоинства этого решения включают в себя значительный рост ускорения и скорости перемещения колонны. Кроме того, загрузка инструментов в магазин может выполняться и в процессе обработки.
Рабочие режимы, приемлемые для практики, имеют предустановленное программное обеспечение. В случае короткого времени обработки деталей, устройство смены инструмента связано с перемещающейся колонной электронным образом. Оно следует за шпинделем, и находиться в зоне прямого доступа даже для наименьшего времени смены инструмента. Если обработка выполняется более длительное время или в том случае, когда в магазин загружается инструмент, то устройство смены инструмента перемещается в положение загрузки и находится в этой позиции до тех пор, пока снова не возникнет необходимость в смене инструмента.
Станки серии XTS предоставляют еще больше возможностей для управления инструментом и снижения рабочего времени цикла обработки. При этом доступны ряд стоек фиксированных инструментальных магазинов по оси Х, число которых может быть увеличено. Двойной захватный рычаг (грейфер) с управлением от системы ЧПУ выполняет транспортировку инструмента между этим набором инструментальных магазинов и передвижной колонной со шпинделем.
Высокая скорость перемещения и интеллектуальное управление грейфером обеспечивает быструю и надежную подачу инструмента даже с этим типом устройства смены инструмента на станках с коротким и средним ходом по оси Х. Очевидно, что загрузка этих фиксированных инструментальных магазинов может также проводиться и во время процесса обработки.
Устройство смены инструмента для станков версий S и XTS полностью размещено в задней части станка за крышкой оси Х. Это позволяет исключить возможные помехи движению, которые в противном случае могут иметь место в рабочей зоне из-за устройства смены инструмента.
Полностью закрытая, вертикальная крышка оси Х обеспечивают оптимальную защиту устройства смены инструмента и узлов оси Х во время обработки. Кроме того, в маятниковом режиме рабочие зоны могут быть отделены друг от друга.
Оптимальная жесткость с высокими динамическими характеристиками, как колонны, так и станка в целом, были достигнуты полным изменением базовой конструкции станка. Кроме того, приводы осей, оптимизированные по размерам, гарантируют очень хорошую динамику.
Эргономические показатели станка также значительно улучшены за счет снижения массы зажимных столов и адаптации панели управления. Конструкция станка целиком имеет защитное ограждение, которое дополнено серией подпружиненных щитовых защитных крышек оси Х и крышкой из нержавеющей стали блока шпинделя.
