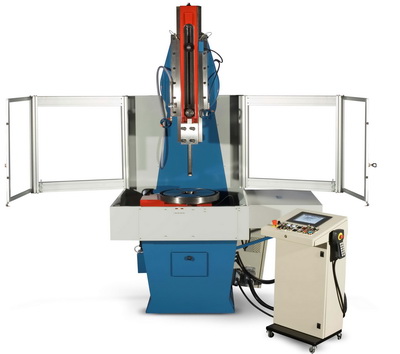

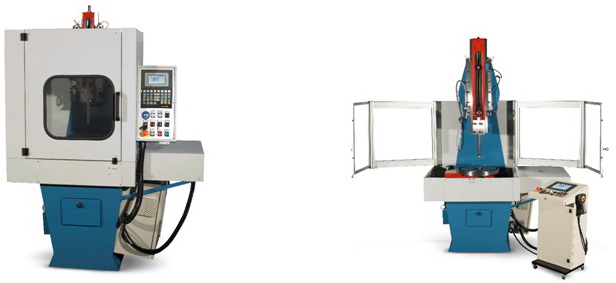

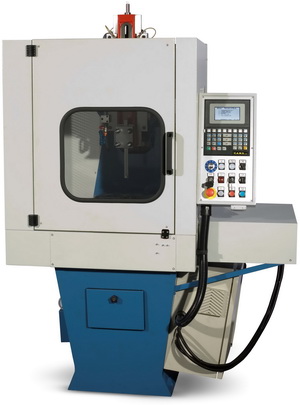

Долбёжные станки с ЧПУ C.A.M.S.


Итальянская компания C.A.M.S. была основана в 1975 году и уже более 30 лет производит широкий спектр долбёжных станков, предназначенных для обработки внутренних и наружных пазов и канавок деталей любых размеров. Непрерывное усовершенствование и автоматизация производимых компанией станков позволили завоевать ей лидирующие позиции в сегменте долбёжного и строгального оборудования в Европе и других странах. Долбёжные станки компании C.A.M.S. представлены моделями с ручным и электронным управлением, управлением по всем осям от системы ЧПУ, эффективны при обработке пазов и канавок различных размеров в единичном, серийном и массовом производствах с автоматизацией.

  • Обработка наружных и внутренних пазов, канавок различного профиля и размеров;
  • Большой ход ползуна позволяет производить обработку на большую глубину;
  • Высокая точность обработки и производительность;
  • Возможность автоматизации процесса обработки;
  • Простота обслуживания и эксплуатации;
  • Единичное и серийное производства;

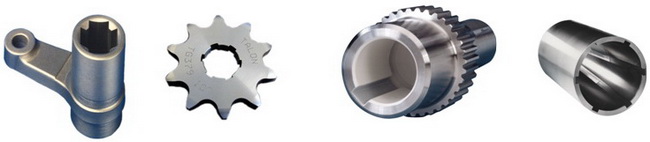

Образцы деталей:


Технические характеристики:

Модель* Ход  ползуна (Z), мм Ход стола



 (X/Y) , мм
Размер стола** , мм Расстояние от ползуна до стола***, мм Число ходов ползуна, ход/мин Мощность привода, кВт Вес, кг
150 0-150 200/200 220х440 380 35-140 1,5 850
200 0-200 250/230 280х500/Ø320 460/360 30-120 2,2 1300
250 0-250 320/300 340х560/Ø450 520/430 22-90 3,0 1800
300 0-300 370/340 400х650/Ø450 570/490 16-64 4,0 2350
300М 0-400 370/340 400х650/Ø450 720/640 16-64 4,0 2450
500 0-500 650/800 500х800/Ø700 1115/1000 10-50 5,5 6000
500E 0-1100 650/800 Ø1000 1000 10-30 6,7 6300
850 0-1500 650/800 Ø1000 1200 10-30 13 11000



*- возможны следующие модификации станков:
150 - 1AC;
200 - 1AC-1ACT-2AC-2ACT-2ACTM-3AC-4AC;
250 - 1AC-1ACT-2AC-2ACT-2ACTM-3AC-4AC;
300 - 1AC-1ACT-2AC-2ACT-2ACTM-3AC-4AC;
300M -1AC-1ACT-2AC-2ACT-2ACTM-3AC-4AC;
500 - 2AC-3AC-4AC;
500E- 2AC-3AC-4AC;
850 – 4AC.

1AC – электронное управление ходом стола по оси Y;
1ACT – электронное управление ходом стола по оси Y + поворотный стол с ручным управлением ось A;
2AC – электронное управление ходом стола по осям Y и X;
2ACT – электронное управление ходом стола по оси Y + поворотный стол с электронным управлением ось A;
2ACTM – электронное управление ходом стола по оси Y + поворотный стол с электронным управлением ось A;
3AC – управление 3 осями стола Y, X, A с помощью системы ЧПУ;
4AC – управление 3 осями стола Y, X, A и осью Z – ползуна с помощью системы ЧПУ;

**- возможны модификации станков с прямоугольным и поворотным столом;
** - расстояние от ползуна до поверхности стола зависит от модификации станка (прямоугольный или поворотный стол);

Описание станка 200 3AC с системой ЧПУ 3 осями (оси Y,X и A)

Автоматическая подача по продольной и поперечной осям с автоматическим вращением/индексацией реверсируемого поворотного стола, положение которого может быть запрограммировано для выполнения паза любой ширины или глубины. Автоматический подъем инструмента по команде системы ЧПУ с небольшим отводом ползуна. После достижения предварительно выбранной глубины паза автоматически выполняются несколько финишных ходов, ползун останавливается в определенном верхнем положении, а стол автоматически на быстрой подаче возвращается в начальную позицию. Встроенный композитный поворотный стол с проходным отверстием в центре и электронной индексацией (до 1500 симметричных и 99 асимметричных делений). Возможно программирование трапецеидальных, кольцевых и линейных пазов. Система ЧПУ обеспечивает интерфейс оператора со станком. Данные отображаются на дисплее, и они могут быть выбраны с помощью поставляемой буквенно-цифровой клавиатуры. Интуитивно-понятное программирование с непосредственным контролем детали, которая будет изготавливаться. Сохранение до 100 программ обработки деталей с соответствующей точкой нуля. Две или более программы могут выполняться автоматически последовательно.

Программное обеспечение доступно со следующими стандартными функциями:

  • Дополнительная операция обработки паза: эта дополнительная операция может быть выполнена без перезапуска с самого начала.
  • Пошаговый подъем инструмента: во время обратного хода инструмент выходит из паза и запускается в работу снова с начальной точки.



По требованию могут быть установлены специальные программы для расширения возможностей программного обеспечения:

  • Дополнительная операция обработки торца и боковых сторон паза: в случае широкого паза выполняется дополнительная операция для полировки и торца и боковых сторон паза.
  • Снижение подачи: при использовании фасонных инструментов. В начале обработки поверхность резания небольшая и, следовательно, величина подачи большая; величина подачи постепенно снижается в соответствии с увеличением поверхности резания. Автоматическая работа выполняется только после установки начальной и конечной точки обработки.
  • Воздуходувка: устанавливается для удаления стружки из глухих отверстий. При запрограммированных ходах ползуна управление продувкой воздуха выполняется с помощью клапана с электроприводом.
  • Снятие фасок на краях: устанавливается для автоматического снятия фасок, угол до 45°, два набегающих края.
  • Тангенциальные пазы: могут выполняться два или более тангенциальных паза любой ширины по UNI 7515-76.



Стандартная комплектация станка:

  • Головка ползуна с наклоном 20 градусов L/R.
  • Плавное изменение скорости с помощью инвертера или потенциометра на клавиатуре.
  • Электронасос и система охлаждения.
  • Автоматическая адаптивная (с помощью насоса) смазка направляющих.
  • Защитное ограждение по периметру станка, окно и защитным микровыключателем.
  • Ключи для обслуживания, Руководство по эксплуатации и обслуживанию.
  • Система ЧПУ "SIPRO SIAX 200" итальянского производства.



Технические характеристики 200 ЗАС
1 Регулируемый ход мм 0 – 200
2 Расстояние колонна / резцедержатель мм 350
3 Расстояние поверхность стола / головка мм 360
5 Регулировка ползуна по вертикали мм 370
6 Диаметр поворотного стола (ЧПУ – ось А) Æмм 320
8 Продольный ход стола (ЧПУ – ось Y) мм 225
9 Поперечный ход стола (ЧПУ – ось Х) мм 250
10 Отверстие в центре стола Æмм 100
Плавное изменение числа ходов ползуна №/мин 30 – 120
Мощность двигателя привода ползуна
(асинхронный, с автотормозом)
кВт 2,2
Габаритные размеры при полностью
поднятом ползуне
(Длина х Глубина х Высота)
мм Д=1220



Г=1250



В=2300
Примерный вес, нетто кг 1300



Брошюра 1 (скачать PDF)
Брошюра 2 (скачать PDF)
