Модель Impact

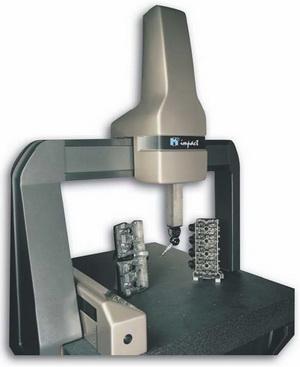

Серия КИМ Impact разработана для высокоточных измерений изделий среднего размера. Основные элементы конструкции колонн изготовлены из углепластика, а непосредственно сам портал сделан из алюминиевого сплава.

Оба материала дают превосходную жесткость конструкции при низкой массе, что улучшает динамические характеристики машины. Алюминий достигает температурного баланса намного быстрее, чем большинство других материалов, что дает большую уверенность в результатах измерений при изменений условий окружающей среды. За счет того, что колонны изготовлены из углепластика, достигается большая жесткость конструкции и минимизировано вытягивание по оси Z.

В конструкции машин Impact применяются высокоскоростные прецизионные приводные валы перемещающие рабочие органы КИМ по оси X и Y, которые минимизируют люфты для более точного позиционирования.

За счет того, что в конструкции используются легкие материалы, машины серии Impact имеют очень высокие скорости, как холостых перемещений, так и перемещений при измерениях. Они являются одними из самых быстрых в своем классе КИМ в мире. Улучшенная динамика машин Impact снижает циклы измерение, что позволяет существенно повысить производительность и быстрее окупить КИМ.

Для компенсации естественного теплового расширения детей машины при изменении условий окружающей среды применяется система датчиков, которые вносят коррекцию в результаты измерений. Для гашения вибрации используются специальные прокладки.

Для контактных измерений применяются датчики Renishaw TP2, TP20, TP200, TP7. Эти датчики используются для поточечного измерения, но при использовании их с новым контроллером появляется возможность сканировать изделие. Функция "Быстрое сканирование" (Rapid Scan) позволяет снимать 8 точек каждую секунду, что в 10 раз увеличивает объем снимаемых данных по сравнению с обычным методом. Данная функция может быть использована для обратного инжиниринга или сравнения сканированных сечений с их номиналом (CAD моделью). Это позволяет отказаться от покупки дорогостоящих сканирующих систем для решения большого спектра задач.

КИМ этой серии позволяют измерять детали массой до 750 кг. Рабочие перемещения (в зависимости от модели): продольные до 750 мм, поперечные до 1500 мм, максимальный ход колонны 1200 мм. Отличительная характеристика данной модели — высокая точность при низкой стоимости. В конструкции колонны используется композитный материал с низким коэффициентом теплового расширения. На всех осях установлены аэростатические направляющие, поэтому износ несущей системы сведен к минимуму.

Основные технические характеристики KИМ серии Impact

Спецификация KИМ серии Impact

Рекомендуемые условия для работы КИМ Impact для высокоточных измерений
