Вертикальный обрабатывающий центр для обработки деталей по всей длине станины, и в маятниковом режиме

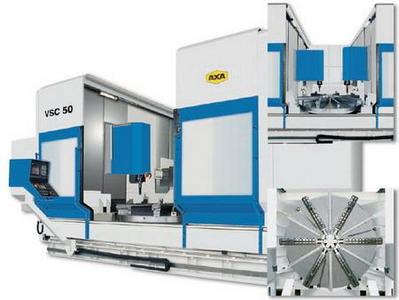

Обрабатывающий центр VSC (вертикальный центр с жесткой станиной) с фиксированным шпинделем и неподвижным столом – идеальный станок для вертикальной обработки деталей различного вида. Если станок оборудован поворотным столом с управлением от системы ЧПУ и дополнительной опорой, то он также может быть использован для многосторонней обработки.
Пределы хода по оси Х от 1200 до 12000 мм обеспечивают полноценное и гибкое применение VSC как станка с одной рабочей зоной в режиме обработки по всей длине станины, а также как станка двумя рабочими зонами в т.н. маятниковом режиме. Дополнительно зоны обработки могут быть разделены ассиметрично.
Серии станков VSC доступны с конусом шпинделя SK40 (HSK A-63), с ходом по оси Y до 500 мм – размер 1, с ходом по оси Y до 600 мм – размер 2 и с ходом по оси Y до 1000 мм – размер 3. Станки размера 1 используют для простых и средней сложности задач обработки. Благодаря большим размерам, высокому качеству направляющих и мощным шпинделям до 40 кВт, станки размеров 2 и 3 применимы практически для всех видов операций резания, которые обычно выполняются обрабатывающими центрами.
Если VSC оборудован дополнительным поворотными столами с управлением от системы ЧПУ (4-ая и 5-ая оси), центрирующими бабками, дополнительными опорами и зажимными скобами, то деталь может обрабатываться с нескольких сторон за одну установку, что значительно расширяет возможности применения станка.
В маятниковом режиме зона обработки разделена на две независимые рабочие области с помощью съемной разделительной панели. Этот режим работы позволяет проводить настройки и загрузку деталей в одной рабочей зоне, не прерывая процесс обработки в другой.
Разделительная панель может быть быстро удалена при использовании VSC для обработки длинных деталей или в случае многопозиционной установки деталей по длине станины.
Корректный выбор и правильное использование соответствующих механических или гидравлических зажимных устройств оптимизирует управление, процесс резания и производительность.
Благодаря высокой жесткости, статически и динамически сбалансированной конструкции станины станка и большой рабочей зоне, на станке может быть смонтировано мощное дополнительное оборудование, и загружены большие детали, которые могут поворачиваться.
В эти центры могут быть установлены поворотные столы с диаметром планшайбы до 3000 мм для обработки больших колец. Зажимные патроны, производимые нами, завершают принятую концепцию станков.
Использование двух шпинделей, которые работают одновременно, снижает время обработки и, таким образом, увеличивает экономическую эффективность системы в целом.
